蓄电池测试仪校准规程
蓄电池内阻测试仪计量校正方法:
1、按[电源]开关打开蓄电池内资测试仪。
说明:
打开测试仪后,可根据需要打开/关闭LCD背光。
计量校正用于仪表的校准。测量前选择一个标准电池,即选择一个电池,的测出它的电压值,作为标准电压。
2、按数字键4选择[4.系统管理]。

3、输入密码:88888888。
4、按数字键2选择[2.计量校正]。
5、将夹具短接,按确认按钮,进行自校。
6、自校需要大约3分钟,等屏幕上的数字稳定后,按确认按钮。
7、输入标准电压。
8、用夹具连接标准电源(电池),测量电压。

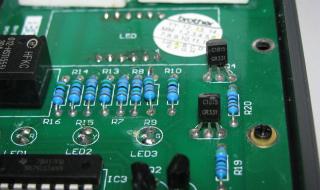

电池内阻测试仪电路图
测量范围:0 – 500m欧(10mA 1KHz)
PCB使用M8电子负载附加部分电路。过后和M8电子负载整合。
原理:由M8产生1KHz方波,由放大器产生10mA 1KHz交变恒流输出源,经过测试电阻后,产生交变电压信号经过250倍放大,再由M8的快速同步相移ADC检出值。

C2、C3两个电容可以用一个47uF/50V的无极性电容代替。耐压为50V是为了测高电压电池内阻。
电瓶测试仪测的寿命靠谱吗
1. 测试仪靠谱的层面- 核心原理可靠:主要依赖电瓶内阻、电压、充放电电流等关键参数,通过电池性能模型计算寿命。例如铅酸蓄电池的内阻值若超过正常范围15%以上,寿命预测准确率可达70%-80%。
一、使用方法 使用蓄电池测试仪时,首先确保测试仪已经正确连接至蓄电池。具体操作步骤为:将测试仪的两个正负测钳分别夹持在蓄电池的正负电极上。确保连接稳固后,按下测试仪上的测试按钮。观察测试仪的仪表指示情况,根据指示来判断蓄电池的状态。二、指示解读 电压9V以上:状态:蓄电池状态良好。
判断蓄电池的好坏可以采用仪器测试和经验法:一、仪器测试:一般采用蓄电池放电测试仪,把测试仪两正负测钳分别夹持蓄电池正负电极,按下测试按钮,观察测试仪表指示情况:1、如果仪表指示电压9V以上说明蓄电池状态良好。2、如果低于9V但是指针处于某个数值不动说明蓄电池处于亏电状态,需要补充充电。
蓄电池容量测试仪可以测量电压、内阻,估算出电池剩余容量,可对蓄电池电压、内阻、容量进行测试,测试数据同步存储。电池内部阻抗,也称为内阻,是一项影响电池性能的关键指标。测试电池内阻以判断电池供电能力已经是业内的共识。影响电池内阻的因素有:电池尺寸、工作时间、结构、状况、温度和充电状态。
相关扩展资料
蓄电池测试仪准确吗
蓄电池容量测试仪可以测量电压、内阻,估算出电池剩余容量,可对蓄电池电压、内阻、容量进行测试,测试数据同步存储。电池内部阻抗,也称为内阻,是一项影响电池性能的关键指标。测试电池内阻以判断电池供电能力已经是业内的共识。影响电池内阻的因素有:电池尺寸、工作时间、结构、状况、温度和充电状态。
蓄电池测试仪使用教程
本系列蓄电池内阻测试仪是快速准确测量蓄电池内阻的最新测试仪器,采用异频信号测试法,彻底解决了测试过程中的工频干扰;采用高精度数字选频、高精度采样A/D、DDS、梳状滤波等新技术确保了测试精度。该仪表能对蓄电池进行离线/在线测试(断开充电器等),能显示并记录1---2000节电池电压、内阻等参数。
蓄电池测试仪讲解视频
判断蓄电池的好坏可以采用仪器测试和经验法:仪器测试:一般采用蓄电池放电测试仪,把测试仪两正负测钳分别夹持蓄电池正负电极,按下测试按钮,观察测试仪表指示情况:如果仪表指示电压9V以上说明蓄电池状态良好。如果低于9V但是指针处于某个数值不动说明蓄电池处于亏电状态,需要补充充电。
蓄电池测试仪正常值是多少
解读:当测试仪仪表指示的电压在9V以上时,表示蓄电池电量充足,性能正常。电压低于9V且指针不动:状态:蓄电池处于亏电状态。解读:如果测试仪仪表指示的电压低于9V,并且指针停留在某个数值不动,这通常意味着蓄电池电量不足,需要尽快进行补充充电。指针慢慢下降:状态:蓄电池内部可能存在短路现象。
